ペイント3Dで作ったモデルをBlenderでスカルプトしてみた①

2021-05-13

こんにちは
タラです。

今回は
ペイント3Dで作成したモデルを
Blenderのスカルプト機能
使って遊んでみたので
お伝えしたいと思います。

自分自身はまだ
モデリングの
勉強中なのですが、
スカルプトで作業をする前に
ある程度の形が出来ていると
作業にはいりやすいです。

モデリングや
スカルプトを始めた方や
興味のある方の
参考になればと
思います (^^)/

ちなみに利用している
BlenderはVer2.92
PCはWin10
になります。

ペイント3Dで作ったモデルをBlenderでスカルプトしてみた

Paint3Dでモデルを作成

最初にPaint3Dを
使って犬を作りました。
こちらですね。
犬だと寂しいので
Doggy(ドギー)と名付けます。


ペイント3Dは
お絵描き感覚で
3Dモデルが制作出来るので
初心者にもやさしくて
おすすめです。

ペイント3Dは
こちらの記事を参考にして頂ければ。

easy3dmodeling_paint3D
簡単3Dモデリング【Microsoft ペイント3D】で遊んでみた

こんにちはタラです 今回は”Microsoft ペイント3D”を紹介したいと思います。”ペイント3D”は普通のペイントソフトのように2Dでの描画はもちろん簡単な3Dでのモデリングも可能で、難しい操作も ...

続きを見る

作成したら
”メニュー”>>”名前を付けて保存”>>”3Dモデル”と進み
ファイルの種類を”3D-GLB”方式”で保存します。

Blenderにインポート

次に作ったモデルを
Blenderにインストールします。

ちなみに
Blenderは無料で利用できる
3DCGソフトです。

世界中で利用されていて、
日本語も対応!

Blender”で検索すると
色んな方が紹介されてるので、
勉強もやりやすい!

Blenderを起動させ
画面上のトップバーから
ファイル>>インポート>>gltf2.0(.glb/.gltf)
とすすみ
Paint3Dで作成したファイルを
インポートします。

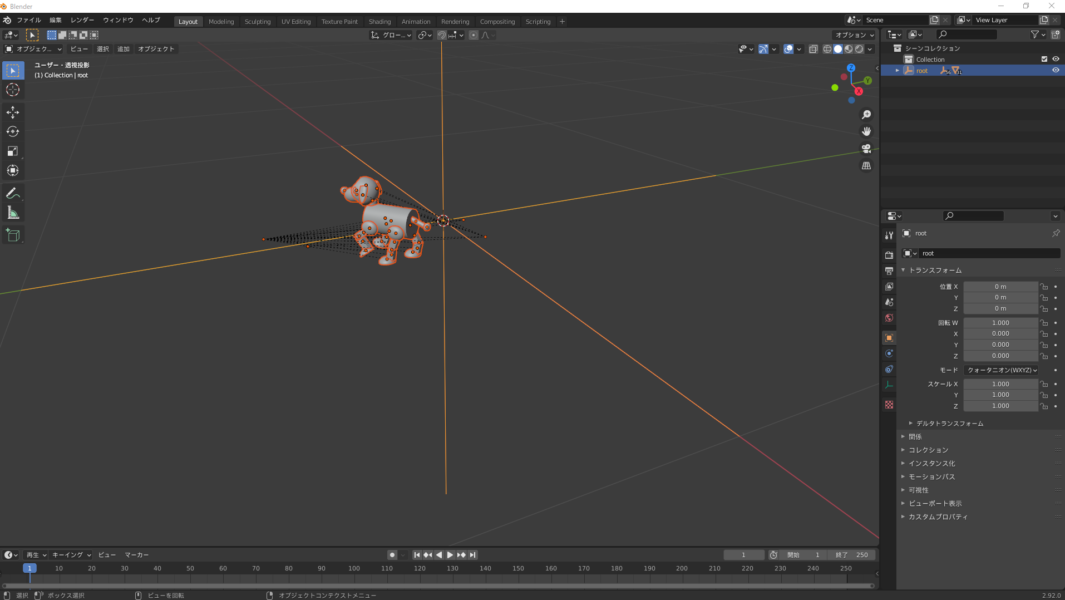

最初はこんな感じで
点やら線やら
一杯ついてます。

オブジェクトを一つ一つ、
SIFTキーを押しながら選びます。
オブジェクト以外のものを
選ばない様に気をつけます。

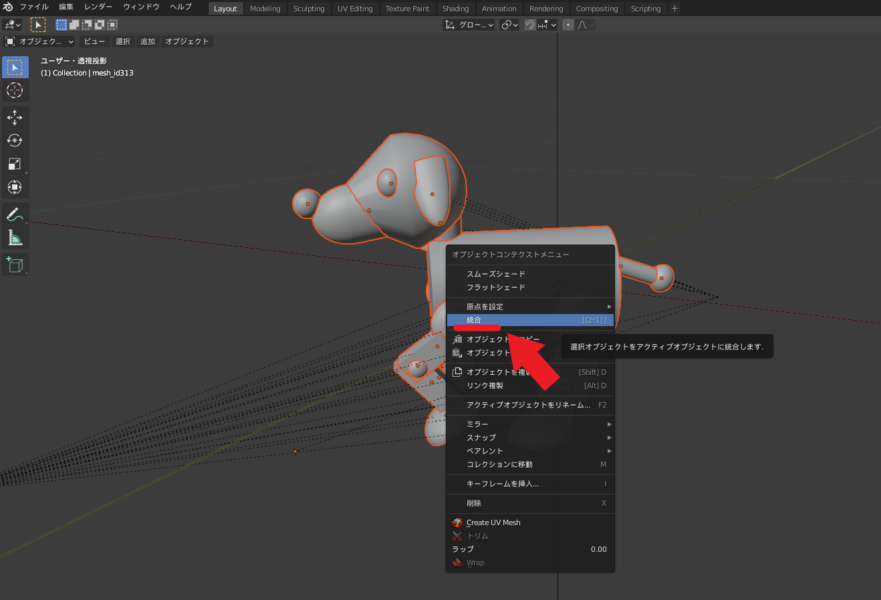

選び終えたら
右クリック>>”統合”と選びます。

間違えても、
Ctrl+z”で前の選択に
戻れます。

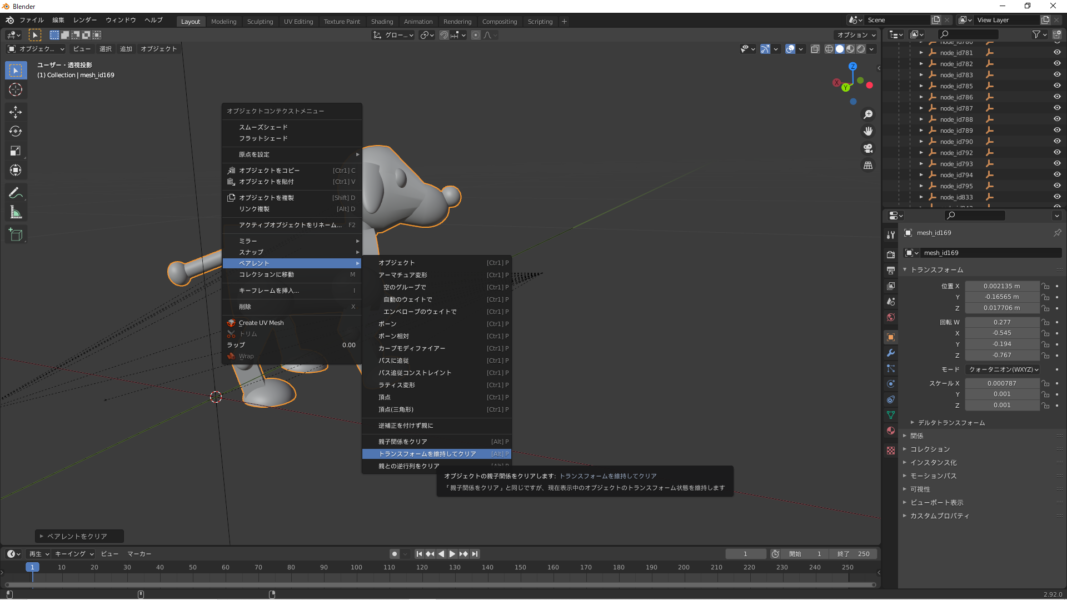

結合したオブジェクトを
選んで右クリック>>”ペアレント”>>
トランスフォームを維持してクリア”を
選びます。

点や線から切り離されます。

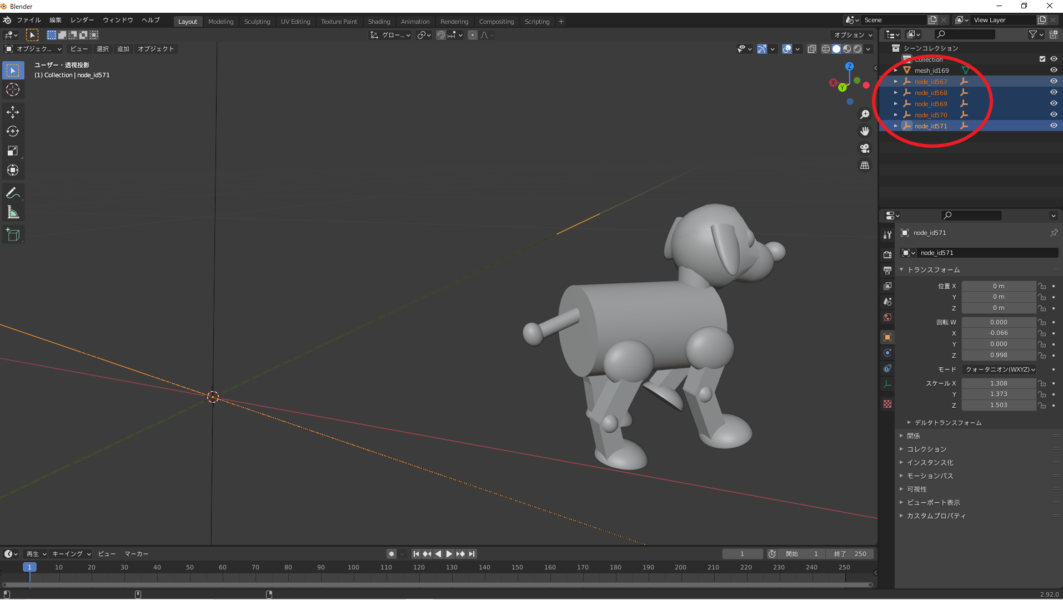

画面右のアウトライナーから
オブジェクトをまとめた
mesh”以外を削除します
Shiftキーを押しながら
まとめて削除します。

一度では消えないので
何度か行います。

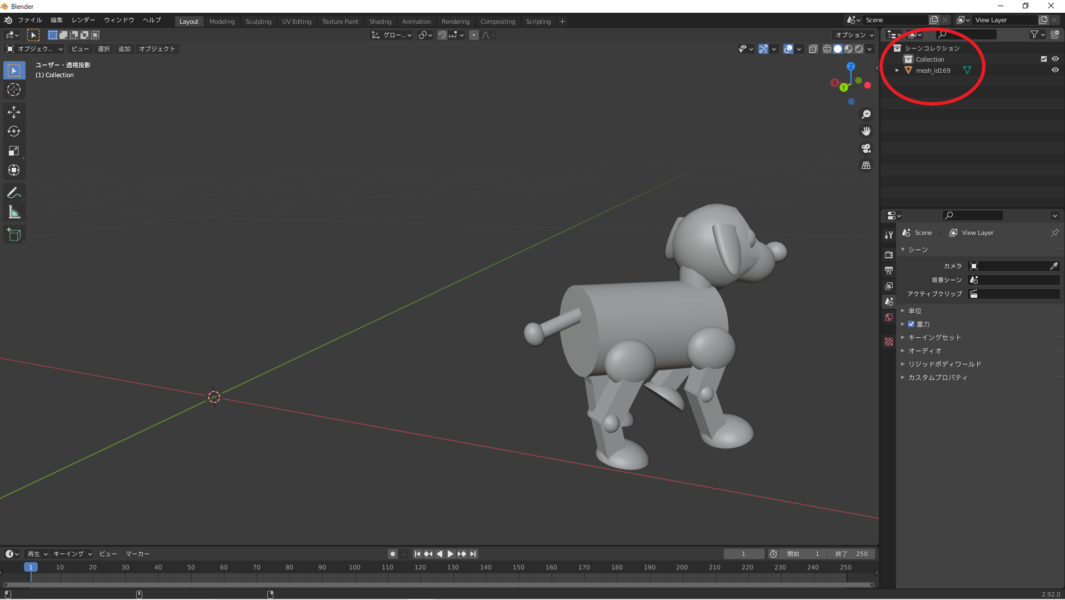

mesh”だけが残りました。

スカルプトの前に

モデルをスカルプトする前に
やっておく事が
いくつかありましたので
まとめてみました。

原点を移動

オブジェクトを選択して
右クリック>>”原点を設定”>>”原点をジオメトリへ移動
オブジェクトの中心点が移動します。

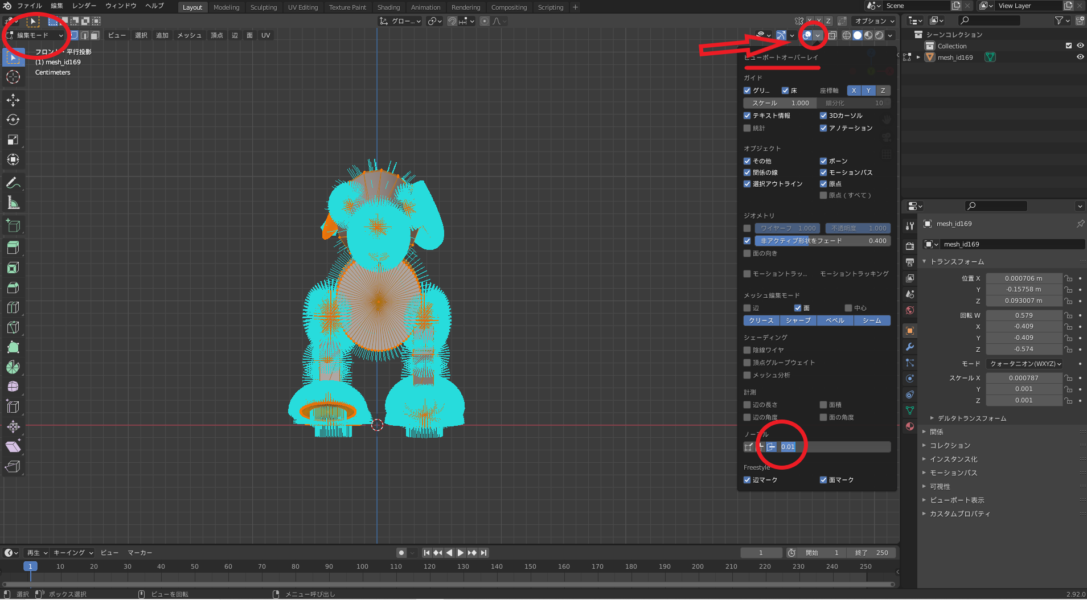

法線の向きをそろえる

編集モードに入って、
ビューポートオーバーレイ
>>”ノーマル”の
外側のチェックを入れ、
光の反射をチェックします
画面では
数値を”0.01”にしてます。

Aキーで全選択、
ALT+Nキー”>>”面の向きを外側に揃える”で
修正します。

この時に
画面右側の矢印で
平行投影”へ変更
ドギーをX軸とZ軸、Y軸の中心に
移動させてます

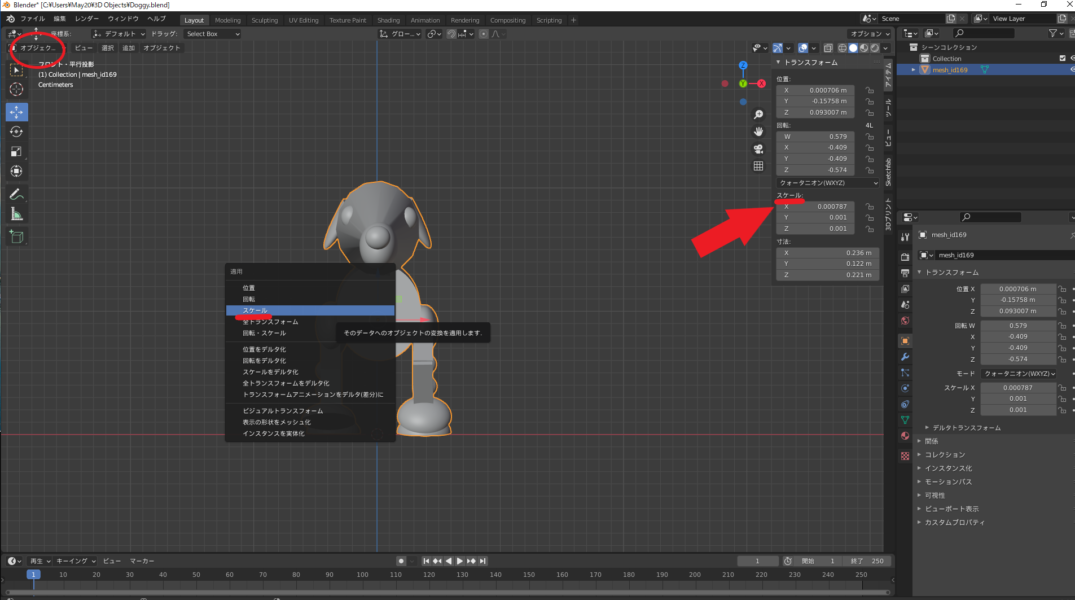

スケールを正規化

再びオブジェクトモード>>”Nキー
アイテムタブのスケールを”1”にします

オブジェクトを選んで
Ctrl+Aキー”>>”スケール”を選択します
これでスケールが”1”に変わります

ボクセルリメッシュ

このままの状態では
頂点数が少ないため、
スカルプトがスムーズに
出来ません。

ポリゴン数を増やす
リメッシュを行いました。

オブジェクトを選んだまま
上のトップバーから
Sculpting”を選びます

右上の”リメッシュ”を選び
数値を調整します。

画面では”0.001”と
入力してます

下の画像がリメッシュ後です。
ワイヤーフレームモードで見ると
ポリゴンが細かくなっているのが
確認出来ます。

ちなみに
頂点数は54,783⇒124,212
増えてます

リメッシュした段階で
頂点カラーも崩れます。
テクスチャ(色)は
再度調整が必要です。

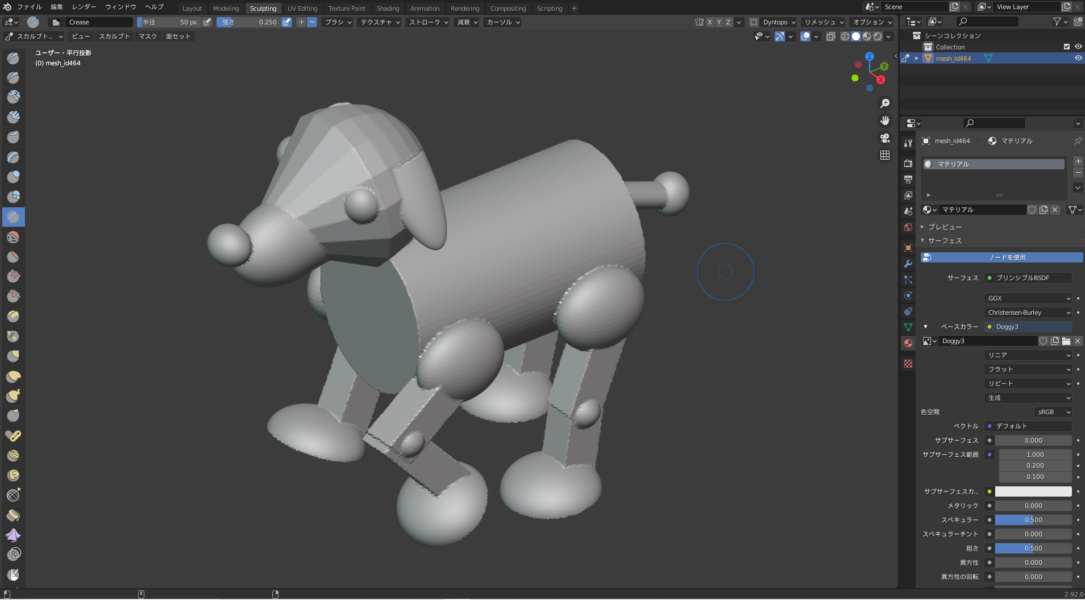

スカルプト

画面左側にあるブラシを選んで
オブジェクトを
粘土のように変形させることが
出来ます。

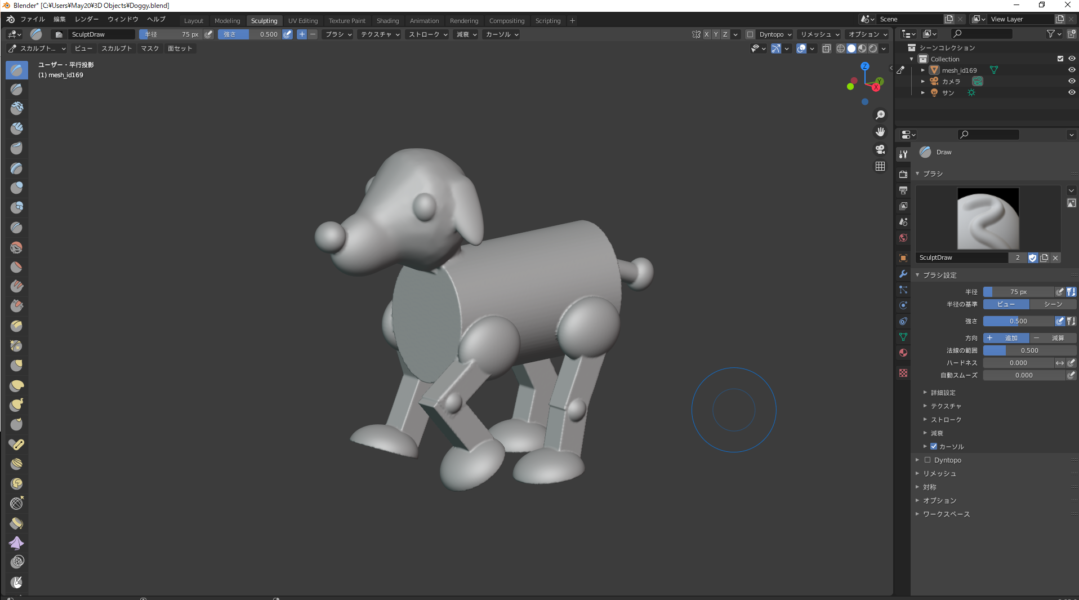

今回はこちらの
ドギーの
顔部分に
スカルプトを利用して
丸みを持たせました。

動画の方が
分かりやすいですね ('ω')


左の上から10番目の
スムーズブラシ”しか
使っていませんが、
こんな感じになります。

ブラシのサイズは
Fキー”を押して
調整出来ます。
強度は
Shift+Fキー”でOKです

ちなみに
今回は使っていませんが
リメッシュの左横の
Dyntopo(ダイナミックトポロジー)”を
チェックするとブラシをかけた後の
頂点数を自動で調整してくれるので、
よりきれいに仕上がります。

ブラシの説明など
こちらの記事が
参考になるかと思います。
Blender 2.8 の使い方 (05) スカルプトモード
自分も勉強させて頂きました (._.)

まとめ

いかがでしょうか?

まとめると

ポイント

  • ペイント3Dでモデルを作成
  • Blenderにインポート
  • オブジェクトを選んで統合
  • ペアレント⇒ドランスフォームを維持してクリア
  • オブジェクトの原点を中心に移動
  • 法線の向きをそろえる(ALT+N)
  • スケールを正規化(Ctrl+A)
  • ボクセルリメッシュ
  • スカルプト

といったフローですね。

興味のある方は
応用して
色々と遊べると思います(^^)/

次回は
このドギーに色を塗って
3Dプリントの依頼まで
行いたいと思います。

最後までご覧頂きありがとう
ございました。

以上
ペイント3Dで作ったモデルを
Blenderでスカルプトしてみた」でした。
では('◇')ゞ
